在工業自動化、市政供水、冶金化工等領域，變頻控制柜作為電機調速與能源管控的核心設備，憑借精準的轉速調節、顯著的節能效果和穩定的運行性能，逐步替代傳統工頻控制柜，成為現代生產系統中不可或缺的關鍵組成部分。其核心價值在于通過改變電機供電頻率，實現電機無級調速，進而適配不同工況下的負載需求，降低能源損耗、延長設備壽命。本文將從核心構成、工作流程、關鍵技術、保護機制四個維度，詳細拆解變頻控制柜的核心工作原理，兼顧專業性與實操性，貼合行業實際應用場景。

1. 變頻控制柜核心構成及各部件作用

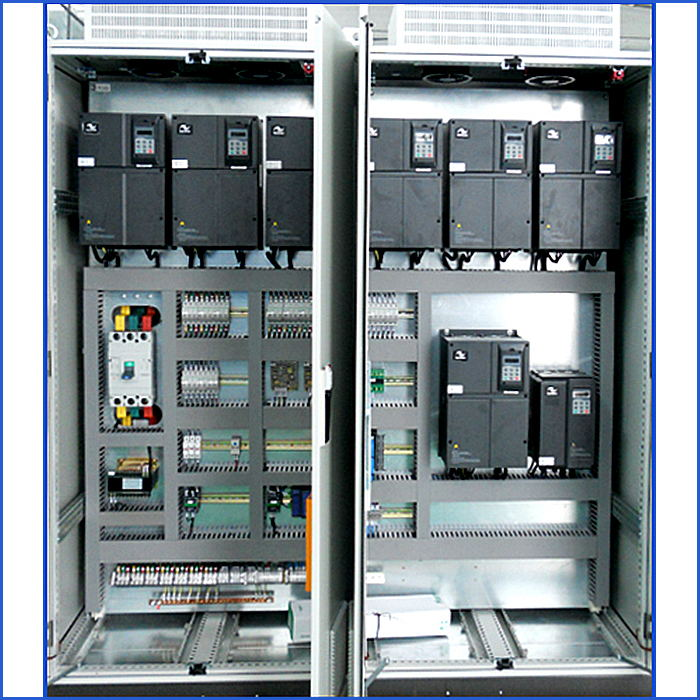

變頻控制柜并非單一設備，而是由多種電氣部件協同組成的集成系統，各部件分工明確、相互配合，共同實現電機的變頻控制。其核心構成部件主要包括變頻器主體、可編程邏輯控制器（PLC）、電氣保護模塊、操作顯示單元及輔助配電部件，各部件的具體作用如下：

變頻器主體是整個控制柜的核心核心，承擔著電力轉換與頻率調節的核心功能，主要由整流模塊、濾波模塊、逆變模塊和控制模塊四部分組成，是實現電機調速的核心載體。PLC作為控制柜的“大腦”，負責接收現場傳感器信號、執行邏輯運算、輸出控制指令，協調變頻器與其他電氣部件的協同運行，適配不同場景下的控制需求。

電氣保護模塊是保障設備安全運行的關鍵，包括過流保護、過壓保護、欠壓保護、過熱保護、接地保護等子模塊，實時監測電路中的電流、電壓、溫度等參數，出現異常時立即觸發保護動作，避免變頻器、電機及其他部件損壞。操作顯示單元主要由觸摸屏、按鈕、指示燈組成，用于人工操作（如啟動、停止、調速）和運行參數監測（如頻率、轉速、電流），方便工作人員實時掌握設備運行狀態。

輔助配電部件包括空氣開關、接觸器、繼電器、端子排等，主要負責電源分配、電路隔離和信號傳輸，為整個控制柜提供穩定的供電保障，同時便于設備的安裝、調試與維護。河北變頻柜廠家德蘭電氣在生產過程中，嚴格篩選各核心部件，注重部件間的兼容性與穩定性，其生產的變頻控制柜在部件選型、布線工藝上均貼合工業實際需求，有效提升了設備的運行可靠性與使用壽命。

2. 變頻控制柜核心工作流程（交-直-交變頻模式）

目前工業領域應用最廣泛的是交-直-交變頻模式，即先將工頻交流電轉換為直流電，再將直流電逆變?yōu)轭l率、電壓可調的交流電，供給電機運行，整個工作流程可分為整流、濾波、逆變、控制四個關鍵環節，各環節無縫銜接，確保電機穩定調速。

2.1 整流環節：交流電轉直流電

工頻電網輸入的三相交流電（380V、50Hz）首先進入變頻器的整流模塊，整流模塊由二極管或晶閘管組成整流橋，利用半導體器件的單向導電特性，將正負交替的交流電轉換為脈動直流電。該環節的核心作用是實現電力形式的轉換，為后續的頻率調節奠定基礎，整流模塊的性能直接決定了直流電的穩定性，進而影響整個變頻系統的運行精度。

2.2 濾波環節：平滑脈動直流電

整流環節輸出的直流電并非穩定的直流電壓，而是帶有一定紋波的脈動直流電，這種脈動會影響逆變環節的輸出質量，進而導致電機運行抖動、噪音增大。因此，脈動直流電需經過濾波模塊進行處理，濾波模塊主要由電容、電感組成，通過電容的充放電特性和電感的儲能特性，濾除直流電中的紋波，輸出穩定、平滑的直流母線電壓，為逆變環節提供可靠的電力輸入。

2.3 逆變環節：直流電轉可調頻交流電

逆變環節是變頻控制柜實現轉速調節的核心環節，由IGBT（絕緣柵雙極型晶體管）功率器件組成橋式逆變電路。IGBT作為核心開關元件，在控制模塊的指令下，快速導通與關斷，將濾波后的穩定直流電逆變?yōu)轭l率、電壓可調的三相交流電。通過改變IGBT的導通與關斷頻率，即可調節輸出交流電的頻率，進而改變電機的轉速；同時，輸出電壓會隨頻率同步調節，遵循“電壓-頻率（V/F）匹配”原則，確保電機在不同轉速下均能獲得穩定的轉矩，避免低速運行時轉矩不足的問題。

2.4 控制環節：精準調控與協同運行

控制環節由PLC、控制模塊及傳感器組成，承擔著整個系統的指令下發、參數監測與動態調節功能。工作人員通過操作顯示單元設置電機的目標轉速、運行模式等參數，PLC將這些參數轉換為控制指令，傳遞給變頻器的控制模塊；同時，現場傳感器（如轉速傳感器、壓力傳感器）實時采集電機的運行參數（如實際轉速、負載電流），并反饋給PLC。

PLC對反饋參數與目標參數進行對比運算，動態調整控制指令，調節IGBT的導通與關斷頻率，使電機的實際運行狀態與目標狀態保持一致。例如，在恒壓供水場景中，當管網壓力低于設定值時，PLC會指令變頻器提高輸出頻率，帶動水泵加速運轉，提升供水壓力；當壓力達到設定值時，變頻器降低輸出頻率，水泵減速運行，實現按需供能。河北變頻柜廠家德蘭電氣針對不同行業場景，優化控制環節的邏輯設計，可根據用戶需求定制PLC控制程序，適配風機、水泵、生產線等不同負載的運行需求，提升控制精度與節能效果。

3. 變頻控制柜關鍵控制技術

變頻控制柜的核心優勢在于精準調速與節能降耗，這離不開兩項關鍵控制技術——V/F控制技術和矢量控制技術，兩種技術適配不同的應用場景，滿足不同的控制需求，是行業內應用最廣泛的兩種控制方式。

3.1 V/F控制技術（電壓-頻率控制）

V/F控制技術是最基礎、最常用的變頻控制技術，其核心原理是保持輸出電壓與輸出頻率的比值恒定，確保電機在不同轉速下的磁通恒定，進而獲得穩定的轉矩。該技術控制邏輯簡單、成本較低，無需額外的轉速傳感器，適用于對調速精度要求不高、負載變化平緩的場景，如風機、水泵等通用機械，也是目前工業領域應用最廣泛的控制方式，能有效降低“大馬拉小車”的能源浪費，節能率可達20%-40%。

3.2 矢量控制技術

對于對調速精度、動態響應要求較高的場景（如數控機床、冶金設備、精密生產線），則需要采用矢量控制技術。該技術將電機的定子電流分解為勵磁電流和轉矩電流，通過分別控制這兩個電流，實現對電機轉矩和轉速的精準控制，調速精度可達0.1%，且能實現電機的快速啟動、制動與調速，適應負載的劇烈變化。矢量控制技術需要配合轉速傳感器實現閉環控制，控制邏輯相對復雜，成本較高，但能顯著提升設備的運行精度與穩定性，滿足高端工業場景的控制需求。

4. 安全保護機制工作原理

工業場景中，電網波動、負載異常、設備故障等情況時有發生，因此，安全保護機制是變頻控制柜不可或缺的組成部分，其核心原理是通過實時監測電路參數，當出現異常時快速觸發保護動作，切斷故障回路或調整運行狀態，保障設備、人員及生產系統的安全。

常見的保護功能及工作原理如下：過流保護，通過電流互感器實時監測輸出電流，當電流超過預設閾值（如額定電流的150%）時，立即切斷逆變模塊的輸出，避免IGBT和電機因過流燒毀；過壓、欠壓保護，監測直流母線電壓和電網輸入電壓，當電壓超出正常范圍時，停止變頻器運行，防止電容、整流模塊損壞；過熱保護，通過溫度傳感器監測IGBT、整流模塊的溫度，當溫度過高時，降低變頻器輸出功率或停止運行，同時啟動散熱風扇，確保設備在安全溫度范圍內運行；接地保護，監測電路中的零序電流，當出現接地故障時，立即切斷電源，防止觸電事故發生。

變頻控制柜的核心工作原理，本質上是通過“交-直-交”的電力轉換過程，結合精準的控制技術，實現電機轉速的無級調節，進而適配不同工況的負載需求，達到節能降耗、穩定運行的目的。其核心構成部件的協同工作、關鍵控制技術的合理應用以及完善的安全保護機制，共同決定了變頻控制柜的運行性能與適用場景。

隨著工業自動化水平的不斷提升，變頻控制柜的應用場景將更加廣泛，控制技術也將向更精準、更智能、更節能的方向發展。河北變頻柜廠家德蘭電氣等專業制造商，通過優化部件選型、完善控制邏輯、提升生產工藝，不斷提升變頻控制柜的可靠性與適配性，為各行業提供高效、穩定的變頻控制解決方案，助力工業生產的智能化、節能化升級。本文從核心構成、工作流程、關鍵技術、保護機制四個維度，詳細解析了變頻控制柜的工作原理，希望能為行業從業人員提供實用的技術參考。
