市政供水是城市基礎設施建設的核心組成部分，直接關系到居民日常生活、工業生產運轉及城市整體發展。隨著城市化進程加快，城市人口激增、用水需求多元化，傳統供水系統存在的水壓波動大、能耗偏高、運行穩定性差、維護成本高的問題日益凸顯。恒壓供水變頻控制柜作為市政供水系統的核心控制設備，依托變頻調速技術與智能控制理念，實現了供水壓力的精準調控、能耗的有效降低，成為優化市政供水系統、提升供水服務質量的關鍵裝備。本文結合市政供水工程實際，詳細探討變頻控制柜的應用要點、核心優勢及實踐經驗，為行業應用提供參考。

1 市政恒壓供水變頻控制柜的核心構成與工作原理

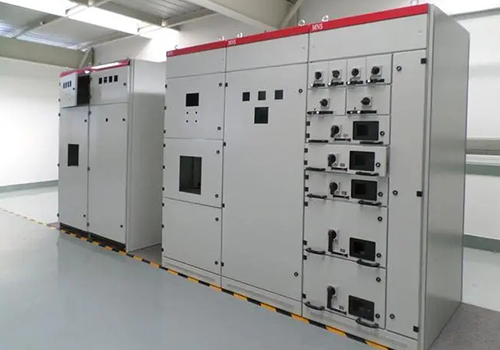

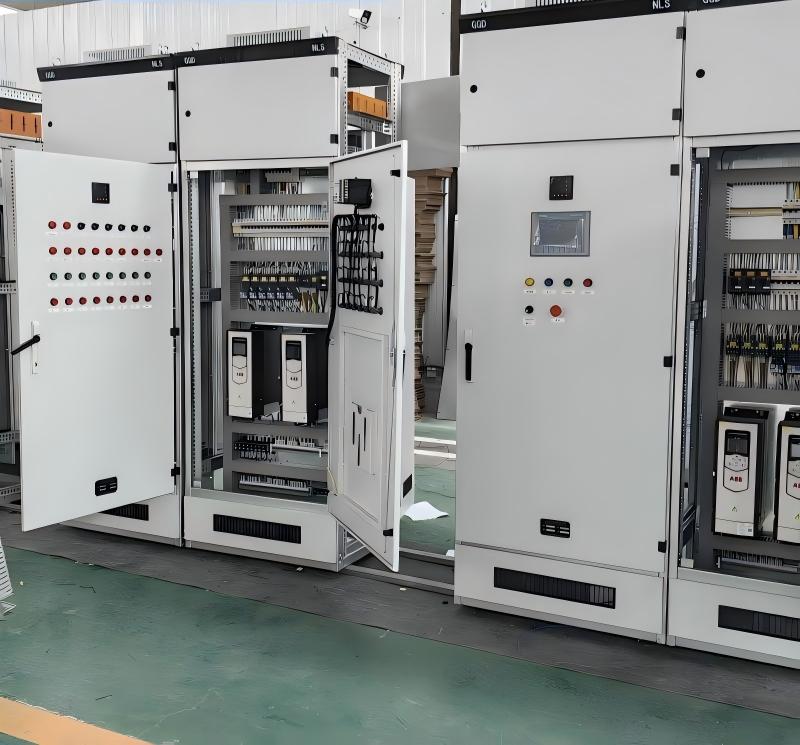

市政恒壓供水變頻控制柜并非單一設備，而是由核心控制模塊、執行模塊、保護模塊及輔助模塊組成的成套電氣控制設備，其設計需嚴格遵循GB 50254-2014電氣設備安裝規范，適配市政供水大流量、長周期、高穩定性的運行需求。核心構成包括變頻器、PLC控制器、壓力傳感器、斷路器、接觸器、接線端子及人機交互面板，各模塊協同工作，實現供水系統的自動化、精準化控制。

其工作原理基于閉環控制邏輯，核心是通過變頻調速技術調節水泵轉速，維持供水管網壓力恒定。具體而言，壓力傳感器實時采集市政供水管網的實際壓力數據，將模擬信號（通常為4-20mA）傳輸至PLC控制器與變頻器；控制器對比實際壓力與預設的市政供水標準壓力值，計算壓力偏差；變頻器根據偏差信號，自動調節輸出頻率，進而改變水泵電機的轉速——當管網壓力低于預設值時，變頻器升高輸出頻率，提升水泵轉速，增加供水量，直至壓力達到標準；當管網壓力高于預設值時，變頻器降低輸出頻率，減緩水泵轉速，減少供水量，避免管網壓力過高導致爆管等安全隱患。同時，PLC控制器可實現多泵聯動、故障自診斷、自動切換等功能，保障供水系統連續穩定運行。

2 市政恒壓供水變頻控制柜的核心應用場景

市政供水系統覆蓋范圍廣、工況復雜，變頻控制柜的應用需結合不同場景的用水需求，針對性配置功能模塊，主要應用于以下四大核心場景，適配城市供水的多樣化需求。

2.1 城市水廠出水增壓場景

城市水廠是市政供水的源頭，其出水壓力直接決定管網覆蓋范圍與供水穩定性。部分水廠出水壓力不足，無法滿足偏遠片區、高地勢區域的用水需求，需通過變頻控制柜驅動增壓泵組，實現出水壓力的精準調控。此類場景下，變頻控制柜需適配大流量、高揚程的泵組運行需求，具備抗沖擊、抗干擾能力，可根據管網末端壓力反饋，實時調節增壓泵轉速，確保水廠出水壓力穩定在0.3-0.5MPa的標準范圍，保障城市管網整體供水均衡。目前，石家莊變頻柜廠家德蘭電氣針對此類場景，已形成成熟的定制化解決方案，其設備可適配不同規模水廠的增壓需求，運行穩定性得到行業廣泛認可。

2.2 市政管網疊壓供水場景

在城市新區、臨街建筑等區域，傳統供水方式需修建水塔或高位水箱，不僅占用土地資源，還易產生二次污染。變頻控制柜結合無負壓疊壓技術，可直接對接市政主干管網，實現疊壓供水，無需修建水箱，既減少了二次污染，又降低了工程建設成本。此類場景下，變頻控制柜需具備管網壓力保護功能，避免疊壓供水對市政主干管網造成沖擊，同時實時調節泵組運行狀態，適配用水高峰與低峰的流量變化，確保供水壓力恒定。

2.3 老舊管網改造場景

我國部分城市老舊供水管網存在管道老化、漏損率高、壓力波動大等問題，傳統供水設備無法適配管網現狀，易出現供水不足、水質不穩定等情況。變頻控制柜在老舊管網改造中，可通過精準的壓力調控，減少管網漏損——通過降低管網運行壓力波動，減少管道接口處的滲漏；同時，其軟啟動功能可避免水泵啟停時的水錘效應，保護老舊管道，延長管網使用壽命。此外，變頻控制柜可實現多泵循環運行，均衡各泵運行時間，減少設備損耗，降低改造后的維護成本。

2.4 鄉鎮及偏遠區域供水場景

鄉鎮及偏遠區域供水管網跨度大、水壓衰減快，且用水需求分散，傳統供水設備能耗高、運行不穩定。變頻控制柜可根據區域用水需求，靈活調節泵組運行狀態，適配小流量、間歇性供水需求，同時顯著降低能耗；其具備的遠程監控功能，可實現無人值守，解決偏遠區域人工管理不便的問題，確保居民用水安全穩定。

3 變頻控制柜在市政供水應用中的核心優勢

相較于傳統供水控制設備，變頻控制柜在市政供水場景中具備顯著的技術優勢與經濟優勢，貼合市政供水“節能、穩定、高效、便捷”的核心需求，成為行業主流選擇。

3.1 節能效果顯著，降低運行成本

市政供水系統中，水泵運行能耗占供水總成本的60%以上，傳統工頻供水設備需通過閥門節流調節供水量，能量浪費嚴重。變頻控制柜通過調節水泵轉速實現供水量的精準匹配，水泵功耗與轉速的三次方成正比，當轉速降至額定轉速的80%時，功耗僅為額定功耗的51%左右。實踐表明，采用變頻控制柜的市政供水系統，相較于傳統系統可節能20%-40%，對于日供水量萬噸級以上的水廠，每年可節省大量電費支出，長期經濟效益顯著。

3.2 壓力調控精準，提升供水質量

市政供水對壓力穩定性要求極高，壓力波動過大會影響居民用水體驗，還可能導致管網爆管、設備損壞。變頻控制柜采用PID閉環控制，壓力控制精度可達±0.02MPa，可有效避免用水高峰水壓驟降、用水低峰水壓過高的問題，確保管網壓力恒定。同時，其軟啟動、軟停止功能可減少水錘效應，保護管網與水泵設備，減少故障發生率，提升供水穩定性與安全性。

3.3 自動化程度高，減少人工投入

市政供水系統需24小時連續運行，傳統供水設備需人工值守，實時監控壓力、調節泵組運行狀態，人工成本高且易出現操作失誤。變頻控制柜集成PLC智能控制與人機交互面板，可實現自動啟停、多泵聯動、故障自診斷、參數自動調節等功能，支持遠程監控與參數設置，無需專人24小時值守，僅需定期巡檢即可，大幅減少人工投入，提升管理效率。在實際應用中，石家莊變頻柜廠家德蘭電氣的產品可通過物聯網模塊接入云平臺，實現手機APP或電腦端遠程監控，進一步提升了設備管理的便捷性。

3.4 適配性強，兼容性好

市政供水場景多樣，泵組規格、管網壓力要求、用水需求差異較大，變頻控制柜可根據不同場景需求，定制化配置參數與功能模塊，支持1-6臺水泵任意組合運行，適配水箱供水、管網直供、變頻恒壓等多種供水模式。同時，其模塊化設計可實現與現有供水系統的無縫對接，無需對原有設備進行大規模改造，降低工程改造成本，適配老舊管網改造、新區供水建設等不同項目需求。

4 應用過程中的安裝調試與日常維護要點

變頻控制柜的安裝調試與日常維護，直接影響其運行穩定性與使用壽命，需嚴格遵循行業規范與設備要求，結合市政供水場景特點，做好全流程管理。

4.1 安裝調試要點

安裝前需做好環境檢查，安裝場地需干燥通風，環境溫度控制在-10℃~40℃，相對濕度≤85%，遠離強磁場干擾源與振動源，柜體底部預留≥10cm通風空間，頂部預留≥30cm散熱間隙。設備開箱后，需核對控制柜主體、變頻器、接觸器等部件是否齊全完好，檢查電氣元件無運輸損壞，確認柜體接地端子牢固。

安裝過程中，柜體需垂直穩固，水平度偏差≤1mm/m，采用膨脹螺栓固定；動力線與控制線分開布線，間距≥10cm，動力線選用銅芯電纜并穿管保護，控制線采用屏蔽電纜，屏蔽層單端接地，接地電阻≤4Ω。調試時，先斷開負載接線，檢查電源電壓與設備參數匹配，再進行空載調試與帶載調試，逐步調節變頻器輸出頻率，測試壓力調控精度、泵組運行狀態及保護功能，確保設備運行正常。

4.2 日常維護要點

日常維護需遵循“定期巡檢、及時排查、預防為主”的原則，每日觀察設備運行參數，包括水壓、電流、電壓、變頻器溫度等，排查有無異常噪音、異味或發熱現象；每周清理柜體進風濾網，避免粉塵堆積影響散熱；每月檢查接線端子是否松動，電氣元件是否老化，壓力傳感器是否正常工作；每季度用壓縮空氣清理內部灰塵，每年檢測變頻器電容容量與保護功能，確保設備長期穩定運行。同時，需備份變頻器參數，記錄關鍵運行數據，便于故障排查與設備維護。

5 應用實例與行業發展展望

某城市老舊管網改造項目中，采用變頻控制柜替代傳統工頻供水設備，涉及供水管網長度20余公里，覆蓋居民3萬余人。改造前，該區域水壓波動大，高峰時段水壓不足，管網漏損率達15%以上，年電費支出超80萬元；改造后，通過變頻控制柜的精準壓力調控，管網壓力穩定在0.35MPa左右，漏損率降至8%以下，年節省電費25萬元，供水穩定性顯著提升，獲得居民與項目方的一致認可。該項目選用的正是石家莊變頻柜廠家德蘭電氣的定制化產品，其適配老舊管網的抗干擾設計與便捷的維護功能，為項目順利推進提供了有力支撐。

隨著市政供水行業向綠色化、智能化轉型，變頻控制柜的應用將更加廣泛。未來，結合物聯網、大數據等技術，變頻控制柜將實現更精準的壓力調控、更智能的故障預警與更高效的能耗管理，可與城市供水調度系統聯網，實現全域供水的協同調控；同時，設備將向小型化、模塊化、節能化升級，進一步降低安裝與維護成本，適配更多復雜市政供水場景。

市政恒壓供水變頻控制柜作為優化市政供水系統的核心裝備，憑借節能、精準、高效、便捷的優勢，在城市水廠增壓、管網疊壓供水、老舊管網改造等場景中發揮著不可替代的作用，不僅提升了市政供水的穩定性與安全性，還降低了運行成本，推動了市政供水行業的高質量發展。在實際應用中，需結合項目場景需求，選擇專業的設備廠家與定制化解決方案，做好安裝調試與日常維護工作，充分發揮變頻控制柜的核心效能。石家莊變頻柜廠家德蘭電氣等專業企業的技術創新與產品升級，將進一步推動變頻控制柜在市政供水領域的應用深化，為城市供水安全提供更有力的保障。
